公布日：2024.12.17
申請日：2024.11.20
分類號：C02F7/00(2006.01)I;B01D19/04(2006.01)I;B01D36/00(2006.01)I
摘要
本發明涉及廢液池曝氣設備領域，尤其涉及一種生物廢液池的自動化曝氣機，包括有曝氣管和擋液板。本發明的一種生物廢液池的自動化曝氣機，在曝氣管上方設有擋液板和收集盤，廢液從曝氣管中與氧氣結合噴出后，由擋液板上的第一篩網將廢液中大部分的污泥攔截，僅讓泡沫中含有的污泥隨廢液穿過第一篩網進入到擋液板上方并流向收集盤中，讓小尺寸老化的污泥沉降在收集盤上，與此同時，通過第一噴淋頭向流入擋液板中的泡沫內大尺寸污泥進行噴淋處理，減少大尺寸污泥沉降在收集盤上無法回流的浪費。實現克服了老化的污泥產生的泡沫消泡速度較慢，向外溢出后將污染周圍環境的技術缺點。
權利要求書

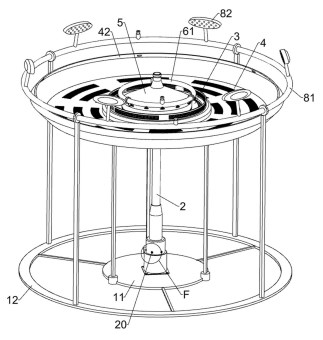

1.一種生物廢液池的自動化曝氣機，包括有：主固定架（11）；主固定架（11）上固接有曝氣管（2）；曝氣管（2）接通有若干個進液口（20）；其特征是：還包括有擋液板（3）；主固定架（11）上固接有懸空在曝氣管（2）出液端（201）上方的擋液板（3）；擋液板（3）上開設有若干個第一通道結構（30）；擋液板（3）的第一通道結構（30）中固接有第一篩網（31），第一篩網（31）的網孔尺寸大于污泥的顆粒直徑；擋液板（3）的底部設有限流擋圈結構（32）；擋液板（3）外側固接有收集盤（4）；擋液板（3）與收集盤（4）均位于所安裝的廢液池的液面上方；收集盤（4）上開設有若干個第二通道結構（40）；收集盤（4）的第二通道結構（40）中固接有第二篩網（41），第二篩網（41）的網孔尺寸小于污泥的顆粒直徑；曝氣管（2）內設有若干個導流螺紋結構（21）；曝氣管（2）的各個進液口（20）中分別設有若干個分切條結構（22）；擋液板（3）設為中部向下收縮的錐形斗狀結構。
2.按照權利要求1所述的一種生物廢液池的自動化曝氣機，其特征是：擋液板（3）上固接有抽氣罩（5）；抽氣罩（5）開設有若干個出液孔（50）。
3.按照權利要求2所述的一種生物廢液池的自動化曝氣機，其特征是：抽氣罩（5）上固接有第一環形管（61）；第一環形管（61）上接通有若干個第一噴淋頭（62）。
4.按照權利要求1所述的一種生物廢液池的自動化曝氣機，其特征是：擋液板（3）上固接有擋環（7）；擋環（7）上開設有若干個第三通道結構（70）；擋環（7）的第三通道中固接有第三篩網（71），第三篩網（71）的網孔尺寸小于第一篩網（31）的網孔尺寸，且第三篩網（71）的網孔尺寸大于第二篩網（41）的網孔尺寸。
5.按照權利要求1-4任意一項所述的一種生物廢液池的自動化曝氣機，其特征是：主固定架（11）上固接有外固定架（12）；外固定架（12）上固接有第二環形管（81）；第二環形管（81）上接通有若干個第二噴淋頭（82）。
6.按照權利要求5所述的一種生物廢液池的自動化曝氣機，其特征是：收集盤（4）的擋邊結構頂部設有阻擋泡沫向外溢出的限高擋圈結構（42）。
7.按照權利要求6所述的一種生物廢液池的自動化曝氣機，其特征是：收集盤（4）的限高擋圈結構（42）中安裝有若干個泡沫液位傳感器（43）。
發明內容
為了克服老化的污泥產生的泡沫消泡速度較慢，向外溢出后將污染周圍環境的缺點，本發明提供一種生物廢液池的自動化曝氣機。
本發明的一種生物廢液池的自動化曝氣機，包括有主固定架、曝氣管、擋液板、第一篩網、收集盤和第二篩網；主固定架上固接有曝氣管；曝氣管接通有若干個進液口；主固定架上固接有懸空在曝氣管出液端上方的擋液板；擋液板上開設有若干個第一通道結構；擋液板的第一通道結構中固接有第一篩網，第一篩網的網孔尺寸大于污泥的顆粒直徑；擋液板的底部設有限流擋圈結構；擋液板外側固接有收集盤；擋液板與收集盤均位于所安裝的廢液池的液面上方；收集盤上開設有若干個第二通道結構；收集盤的第二通道結構中固接有第二篩網，第二篩網的網孔尺寸小于污泥的顆粒直徑。
進一步的是，曝氣管內設有若干個導流螺紋結構。
進一步的是，曝氣管的各個進液口中分別設有若干個分切條結構。
進一步的是，擋液板設為中部向下收縮的錐形斗狀結構。
進一步的是，擋液板上固接有抽氣罩；抽氣罩開設有若干個出液孔。
進一步的是，抽氣罩上固接有第一環形管；第一環形管上接通有若干個第一噴淋頭。
進一步的是，擋液板上固接有擋環；擋環上開設有若干個第三通道結構；擋環的第三通道中固接有第三篩網，第三篩網的網孔尺寸小于第一篩網的網孔尺寸，且第三篩網的網孔尺寸大于第二篩網的網孔尺寸。
進一步的是，主固定架上固接有外固定架；外固定架上固接有第二環形管；第二環形管上接通有若干個第二噴淋頭。
進一步的是，收集盤的擋邊結構頂部設有阻擋泡沫向外溢出的限高擋圈結構。
進一步的是，收集盤的限高擋圈結構中安裝有若干個泡沫液位傳感器。
本發明的一種生物廢液池的自動化曝氣機，在曝氣管上方設有擋液板和收集盤，廢液從曝氣管中與氧氣結合噴出后，由擋液板上的第一篩網將廢液中大部分的污泥攔截，僅讓泡沫中含有的污泥隨廢液穿過第一篩網進入到擋液板上方并流向收集盤中，讓小尺寸老化的污泥沉降在收集盤上，與此同時，通過第一噴淋頭向流入擋液板中的泡沫內大尺寸污泥進行噴淋處理，減少大尺寸污泥沉降在收集盤上無法回流的浪費；使用本發明的一種生物廢液池的自動化曝氣機，克服了老化的污泥產生的泡沫消泡速度較慢，向外溢出后將污染周圍環境的技術缺點。
（發明人：馮志華;董小慶;史浪;李波;強盟）
