公布日：2024.12.20

申請日：2024.11.21

分類號：C02F11/14(2019.01)I;B01F35/71(2022.01)I;B01F27/90(2022.01)I;C02F103/10(2006.01)N;C02F101/32(2006.01)N

摘要

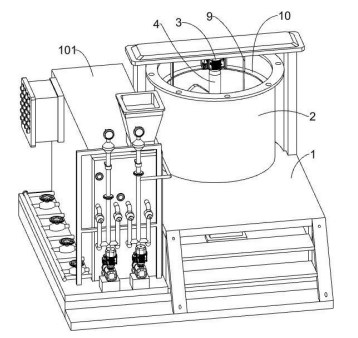

本發明涉及油田污泥凈化技術領域，尤其涉及一種油田含油污泥處理裝置。針對現有三相分離技術中，攪拌桿在促進油液與泥沙分離的同時，也會促使部分油液和泥沙相互混合的問題。包括有：支撐架，所述支撐架固接有分離桶和電動機，所述電動機的輸出軸固接有攪拌桿；第一攪拌葉，具有若干個，均交錯且縱向間隔設置于所述攪拌桿的上部；第一導向環，固接于所述攪拌桿；第二導向環，設置于所述分離桶內。本發明通過第一導向環和第二導向環對周圍水流進行導向，在對含油污泥處理一定時間后，使分離桶內上下兩側的液體分別上下循環流動，將泥沙和油液限制于不同的循環內，提高油液和泥沙的分離效率，降低二者再次相互混合的概率。

權利要求書

1.一種油田含油污泥處理裝置，其特征是，包括有：支撐架（1），所述支撐架（1）固接有分離桶（2）和電動機（3），所述電動機（3）的輸出軸固接有攪拌桿（4），所述攪拌桿（4）位于所述分離桶（2）內；第一攪拌葉（5），具有若干個，均交錯且縱向間隔設置于所述攪拌桿（4）的上部；第二攪拌葉（6），具有若干個，均交錯且縱向間隔設置于所述攪拌桿（4）的下部；第一導向環（7），固接于所述攪拌桿（4），所述第一導向環（7）位于所有所述第一攪拌葉（5）和所有所述第二攪拌葉（6）之間；第二導向環（8），設置于所述分離桶（2）內，所述第二導向環（8）與所述第一導向環（7）位于同一水平面上，所述第一導向環（7）和所述第二導向環（8）均用于對相鄰水流進行導向；噴藥機構，設置于所述第二導向環（8）上，用于向所述分離桶（2）內加入污泥處理用藥劑；輔助攪拌機構，設置于最下側的所述第二攪拌葉（6）上，用于促使沉底的泥沙循環流動。

2.按照權利要求1所述的一種油田含油污泥處理裝置，其特征是，所述第一攪拌葉（5）的葉片傾斜方向與所述第二攪拌葉（6）的葉片傾斜方向相反。

3.按照權利要求2所述的一種油田含油污泥處理裝置，其特征是，最下側的所述第一攪拌葉（5）的最大尺寸小于其他所述第一攪拌葉（5）的最大尺寸，最上側的所述第二攪拌葉（6）的最大尺寸小于其他所述第二攪拌葉（6）的最大尺寸。

4.按照權利要求3所述的一種油田含油污泥處理裝置，其特征是，所有所述第一攪拌葉（5）中位于中部的所述第一攪拌葉（5）的葉片傾斜角度大于其他所述第一攪拌葉（5）的葉片傾斜角度，所有所述第二攪拌葉（6）中位于中部的所述第二攪拌葉（6）的葉片傾斜角度大于其他所述第二攪拌葉（6）的葉片傾斜角度。

5.按照權利要求4所述的一種油田含油污泥處理裝置，其特征是，所述噴藥機構包括有：微型噴頭（81），具有若干個，周向間隔設置于所述第二導向環（8）的上下兩側，所述第二導向環（8）內設置有與所有所述微型噴頭（81）連通的導液腔；滑動管（9），具有若干個，周向間隔固接于所述第二導向環（8）上，所述滑動管（9）的下側與所述第二導向環（8）上導液腔連通，所述滑動管（9）的上側與外置的儲藥桶連通，所述分離桶（2）固接有固定環（10），所述固定環（10）與所述滑動管（9）滑動連接。

6.按照權利要求5所述的一種油田含油污泥處理裝置，其特征是，所述輔助攪拌機構包括有：輔助攪拌環（11），設置于最下側的所述第二攪拌葉（6）上；外攪拌葉（111），具有若干個，周向間隔設置于所述輔助攪拌環（11）的外側；內攪拌葉（112），具有若干個，周向間隔設置于所述輔助攪拌環（11）的內側。

7.按照權利要求6所述的一種油田含油污泥處理裝置，其特征是，所述外攪拌葉（111）的葉片傾斜方向與所述內攪拌葉（112）的葉片傾斜方向相反，所述內攪拌葉（112）的葉片傾斜方向與所述第二攪拌葉（6）的葉片傾斜方向相同。

8.按照權利要求7所述的一種油田含油污泥處理裝置，其特征是，還包括有：攪拌增強機構，設置于所述輔助攪拌環（11）上，用于增強所述輔助攪拌環（11）位于所述分離桶（2）中部時對周圍液體的攪拌效果，所述攪拌增強機構包括有：固定筒（13），數量與所述內攪拌葉（112）的數量相同，分別固接于相鄰所述內攪拌葉（112）內，所述內攪拌葉（112）內滑動連接有固定塊（14）和轉動攪拌葉（15），所述固定塊（14）與相鄰的所述轉動攪拌葉（15）轉動連接，所述轉動攪拌葉（15）固接有轉動活塞桿（16），所述轉動活塞桿（16）與相鄰的所述固定筒（13）滑動連接；連接件（17），轉動連接于所述輔助攪拌環（11）上，所述連接件（17）滑動連接有周向間隔布置的若干個固定桿（18），所述固定桿（18）與所述第二導向環（8）固接，所述第二導向環（8）與所述分離桶（2）滑動連接，且所述第二導向環（8）與所述固定環（10）擠壓配合；電動絞盤（12），固接于所述支撐架（1），所述電動絞盤（12）通過鋼絞線與所述連接件（17）固接，所述輔助攪拌環（11）與相鄰所述第二攪拌葉（6）滑動連接；擠壓環（19），滑動連接于所述連接件（17）內，且二者之間固接有彈性件，所述固定桿（18）與所述擠壓環（19）固接，所述輔助攪拌環（11）、所述連接件（17）和所述擠壓環（19）共同組成儲氣腔，所述固定筒（13）與儲氣腔連通。

9.按照權利要求8所述的一種油田含油污泥處理裝置，其特征是，所述轉動活塞桿（16）上設置有凹槽，且其上凹槽由直槽與斜槽組成，所述固定筒（13）上固接有與所述轉動活塞桿（16）上凹槽擠壓配合的限位塊（131）。

10.按照權利要求9所述的一種油田含油污泥處理裝置，其特征是，儲氣腔的體積大于所有所述固定筒（13）體積的總和。

發明內容

為了克服現有三相分離技術中，攪拌桿在促進油液與泥沙分離的同時，也會促使部分油液和泥沙相互混合的缺點，本發明提供了一種油田含油污泥處理裝置。

技術方案為：一種油田含油污泥處理裝置，包括有：

支撐架，所述支撐架固接有分離桶和電動機，所述電動機的輸出軸固接有攪拌桿，所述攪拌桿位于所述分離桶內；

第一攪拌葉，具有若干個，均交錯且縱向間隔設置于所述攪拌桿的上部；

第二攪拌葉，具有若干個，均交錯且縱向間隔設置于所述攪拌桿的下部；

第一導向環，固接于所述攪拌桿，所述第一導向環位于所有所述第一攪拌葉和所有所述第二攪拌葉之間；

第二導向環，設置于所述分離桶內，所述第二導向環與所述第一導向環位于同一水平面上，所述第一導向環和所述第二導向環均用于對相鄰水流進行導向；

噴藥機構，設置于所述第二導向環上，用于向所述分離桶內加入污泥處理用藥劑；

輔助攪拌機構，設置于最下側的所述第二攪拌葉上，用于促使沉底的泥沙循環流動。

作為更進一步的優選方案，所述第一攪拌葉的葉片傾斜方向與所述第二攪拌葉的葉片傾斜方向相反。

作為更進一步的優選方案，最下側的所述第一攪拌葉的最大尺寸小于其他所述第一攪拌葉的最大尺寸，最上側的所述第二攪拌葉的最大尺寸小于其他所述第二攪拌葉的最大尺寸。

作為更進一步的優選方案，所有所述第一攪拌葉中位于中部的所述第一攪拌葉的葉片傾斜角度大于其他所述第一攪拌葉的葉片傾斜角度，所有所述第二攪拌葉中位于中部的所述第二攪拌葉的葉片傾斜角度大于其他所述第二攪拌葉的葉片傾斜角度。

作為更進一步的優選方案，所述噴藥機構包括有：

微型噴頭，具有若干個，周向間隔設置于所述第二導向環的上下兩側，所述第二導向環內設置有與所有所述微型噴頭連通的導液腔；

滑動管，具有若干個，周向間隔固接于所述第二導向環上，所述滑動管的下側與所述第二導向環上導液腔連通，所述滑動管的上側與外置的儲藥桶連通，所述分離桶固接有固定環，所述固定環與所述滑動管滑動連接。

作為更進一步的優選方案，所述輔助攪拌機構包括有：

輔助攪拌環，設置于最下側的所述第二攪拌葉上；

外攪拌葉，具有若干個，周向間隔設置于所述輔助攪拌環的外側；

內攪拌葉，具有若干個，周向間隔設置于所述輔助攪拌環的內側。

作為更進一步的優選方案，所述外攪拌葉的葉片傾斜方向與所述內攪拌葉的葉片傾斜方向相反，所述內攪拌葉的葉片傾斜方向與所述第二攪拌葉的葉片傾斜方向相同。

作為更進一步的優選方案，還包括有：

攪拌增強機構，設置于所述輔助攪拌環上，用于增強所述輔助攪拌環位于所述分離桶中部時對周圍液體的攪拌效果，所述攪拌增強機構包括有：

固定筒，數量與所述內攪拌葉的數量相同，分別固接于相鄰所述內攪拌葉內，所述內攪拌葉內滑動連接有固定塊和轉動攪拌葉，所述固定塊與相鄰的所述轉動攪拌葉轉動連接，所述轉動攪拌葉固接有轉動活塞桿，所述轉動活塞桿與相鄰的所述固定筒滑動連接；

連接件，轉動連接于所述輔助攪拌環上，所述連接件滑動連接有周向間隔布置的若干個固定桿，所述固定桿與所述第二導向環固接，所述第二導向環與所述分離桶滑動連接，且所述第二導向環與所述固定環擠壓配合；

電動絞盤，固接于所述支撐架，所述電動絞盤通過鋼絞線與所述連接件固接，所述輔助攪拌環與相鄰所述第二攪拌葉滑動連接；

擠壓環，滑動連接于所述連接件內，且二者之間固接有彈性件，所述固定桿與所述擠壓環固接，所述輔助攪拌環、所述連接件和所述擠壓環共同組成儲氣腔，所述固定筒與儲氣腔連通。

作為更進一步的優選方案，所述轉動活塞桿上設置有凹槽，且其上凹槽由直槽與斜槽組成，所述固定筒上固接有與所述轉動活塞桿上凹槽擠壓配合的限位塊。

作為更進一步的優選方案，儲氣腔的體積大于所有所述固定筒體積的總和。

本發明具有以下優點：本發明通過第一導向環和第二導向環對周圍水流進行導向，在對含油污泥處理一定時間后，使分離桶內上下兩側的液體分別上下循環流動，將泥沙和油液限制于不同的循環內，提高油液和泥沙的分離效率，降低二者再次相互混合的概率。

本發明通過對第一攪拌葉和第二攪拌葉的特殊設定，促進分離桶內液體分別形成上下不同的循環流動路徑，有效降低油液和泥沙在周圍液體劇烈流動的作用下再次粘黏在一起的概率。

本發明通過增設輔助攪拌環、內攪拌葉和轉動攪拌葉，分別提升了第一攪拌葉和第二攪拌葉在含油污泥處理的第一階段混合液體與藥液的效果，和第一攪拌葉和第二攪拌葉在含油污泥處理的第二階段翻動泥沙的效果，增加泥沙中的油液排出的效率。

（發明人：劉冉）
