公布日：2024.12.17
申請日：2024.11.18
分類號：B01D21/00(2006.01)I;B01D21/04(2006.01)I;B01D21/24(2006.01)I;B01D36/04(2006.01)I
摘要
本發明涉及沉淀池技術領域，具體的說是一種EGR水處理用沉淀池，包括斜板沉淀池本體、刮除結構、密封結構、驅動結構、安裝結構、過濾結構、排水管、進水管、固定板和斜板，刮除結構的設置便于對斜板上的污泥雜質進行刮除，避免大量雜質堆積在斜板上對后期沉淀效果以及效率造成影響，刮板向上運動時驅動結構驅動刮板與固定桿相向滑動，避免刮板向上運動時將污泥刮至斜板的上方，過濾結構避免清水中漂浮的雜質會隨著清水通過排水管排出，提高實用性，且通過密封結構對兩個出水口進行密封，避免在拆卸過濾結構時清水流從兩個出水口流出，安裝結構的設置便于快速將斜板與斜板沉淀池本體之間進行固定安裝，提高斜板與斜板沉淀池本體之間的安裝效率。
權利要求書

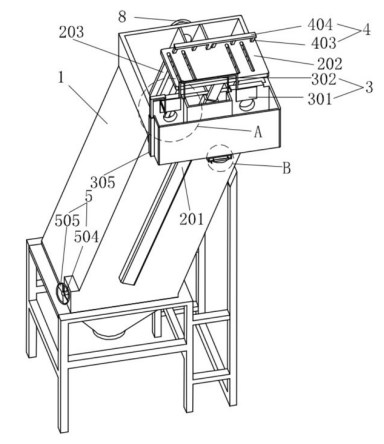

1.一種EGR水處理用沉淀池，其特征在于，包括：斜板沉淀池本體（1）；進水管（8），所述斜板沉淀池本體（1）上安裝有進水管（8）；排水管（7），所述斜板沉淀池本體（1）上安裝有排水管（7）；固定板（9），所述斜板沉淀池本體（1）上滑動連接有固定板（9）；斜板（10），所述固定板（9）上安裝有斜板（10），所述斜板（10）與斜板沉淀池本體（1）之間可拆卸連接；刮除結構（2），所述斜板沉淀池本體（1）上設有刮除結構（2），所述刮除結構（2）包括第一液壓桿（201），所述斜板沉淀池本體（1）上設有第一液壓桿（201），所述第一液壓桿（201）的伸縮端安裝有安裝板（202），所述安裝板（202）上固定連接有多個固定桿（203），多個所述固定桿（203）上均滑動連接有兩個刮板（204），所述刮板（204）上均轉動連接有連接柱（205）；安裝結構（5），所述斜板沉淀池本體（1）上設有安裝結構（5）；過濾結構（6），所述斜板沉淀池本體（1）上設有過濾結構（6）；所述固定桿（203）上設有驅動刮板（204）伸縮的驅動結構（4），所述驅動結構（4）包括驅動板（402），所述固定桿（203）上滑動連接有驅動板（402），所述連接柱（205）與驅動板（402）上的驅動槽（401）之間滾動配合，兩個所述驅動槽（401）呈傾斜設置，所述刮板（204）的兩端均固定連接有刮桿（206），所述刮板（204）兩端的兩個刮桿（206）分別與斜板沉淀池本體（1）、固定板（9）之間滑動連接，左右對稱設置的兩個刮板（204）上的刮桿（206）錯開設置；所述驅動板（402）上固定連接有第二滑桿（403），所述第二滑桿（403）與固定桿（203）之間滑動連接，所述第二滑桿（403）與安裝板（202）之間滑動連接，所述第二滑桿（403）與安裝桿（404）之間滑動固定連接；其中一個所述固定桿（203）上固定連接有第三液壓桿（405），所述第三液壓桿（405）的伸縮端與安裝桿（404）之間固定連接。
2.根據權利要求1所述的一種EGR水處理用沉淀池，其特征在于：所述斜板沉淀池本體（1）上設有密封結構（3），所述密封結構（3）包括密封板（301），所述斜板沉淀池本體（1）上滑動連接有兩個密封板（301），兩個所述密封板（301）之間固定連接有第一滑桿（302），所述斜板沉淀池本體（1）上固定連接有導向桿（303），所述第一滑桿（302）與導向桿（303）之間滑動連接。
3.根據權利要求2所述的一種EGR水處理用沉淀池，其特征在于：左側的所述密封板（301）上固定連接有連接桿（304），所述斜板沉淀池本體（1）上安裝有第二液壓桿（305），所述第二液壓桿（305）的伸縮端與連接桿（304）之間固定連接。
4.根據權利要求1所述的一種EGR水處理用沉淀池，其特征在于：所述安裝結構（5）包括安裝柱（501），所述斜板沉淀池本體（1）上滑動連接有安裝柱（501），所述安裝柱（501）與固定板（9）兩側斜板（10）上的安裝槽（502）之間卡合，所述安裝柱（501）與滑板（503）之間固定連接，所述滑板（503）與斜板沉淀池本體（1）之間滑動連接。
5.根據權利要求4所述的一種EGR水處理用沉淀池，其特征在于：所述斜板沉淀池本體（1）上轉動連接有絲桿（504），所述絲桿（504）與滑板（503）之間螺紋連接，所述絲桿（504）上固定連接有手輪（505），所述絲桿（504）兩端螺紋方向相反。
6.根據權利要求1所述的一種EGR水處理用沉淀池，其特征在于：所述過濾結構（6）包括安裝框（601），所述斜板沉淀池本體（1）上可拆卸連接有安裝框（601），所述安裝框（601）上固定連接有過濾網（602），所述斜板沉淀池本體（1）上滑動連接有卡塊（603），所述卡塊（603）與安裝框（601）上的卡槽（604）之間卡合。
7.根據權利要求6所述的一種EGR水處理用沉淀池，其特征在于：所述卡塊（603）上固定連接有拉柱（606），所述拉柱（606）與斜板沉淀池本體（1）之間固定連接，所述卡塊（603）與斜板沉淀池本體（1）之間固定連接有復位彈簧（605）。
發明內容
針對現有技術中的問題，本發明提供了一種EGR水處理用沉淀池。
本發明解決其技術問題所采用的技術方案是：一種EGR水處理用沉淀池，包括：斜板沉淀池本體；進水管，所述斜板沉淀池本體上安裝有進水管；排水管，所述斜板沉淀池本體上安裝有排水管；固定板，所述斜板沉淀池本體上滑動連接有固定板；斜板，所述固定板上安裝有斜板，所述斜板與斜板沉淀池本體之間可拆卸連接；
刮除結構，所述斜板沉淀池本體上設有刮除結構，所述刮除結構包括第一液壓桿，所述斜板沉淀池本體上設有第一液壓桿，所述第一液壓桿的伸縮端安裝有安裝板，所述安裝板上固定連接有多個固定桿，多個所述固定桿上均滑動連接有兩個刮板，所述刮板上均轉動連接有連接柱；
安裝結構，所述斜板沉淀池本體上設有安裝結構；
過濾結構，所述斜板沉淀池本體上設有過濾結構。
具體的，所述固定桿上設有驅動刮板伸縮的驅動結構，所述驅動結構包括驅動板，所述固定桿上滑動連接有驅動板，所述連接柱與驅動板上的驅動槽之間滾動配合，兩個所述驅動槽呈傾斜設置，所述刮板的兩端均固定連接有刮桿，所述刮板兩端的兩個刮桿分別與斜板沉淀池本體、固定板之間滑動連接，左右對稱設置的兩個刮板上的刮桿錯開設置。
具體的，所述驅動板上固定連接有第二滑桿，所述第二滑桿與固定桿之間滑動連接，所述第二滑桿與安裝板之間滑動連接，所述第二滑桿與安裝桿之間滑動固定連接。
具體的，其中一個所述固定桿上固定連接有第三液壓桿，所述第三液壓桿的伸縮端與安裝桿之間固定連接。
具體的，所述斜板沉淀池本體上設有密封結構，所述密封結構包括密封板，所述斜板沉淀池本體上滑動連接有兩個密封板，兩個所述密封板之間固定連接有第一滑桿，所述斜板沉淀池本體上固定連接有導向桿，所述第一滑桿與導向桿之間滑動連接。
具體的，左側的所述密封板上固定連接有連接桿，所述斜板沉淀池本體上安裝有第二液壓桿，所述第二液壓桿的伸縮端與連接桿之間固定連接。
具體的，所述安裝結構包括安裝柱，所述斜板沉淀池本體上滑動連接有安裝柱，所述安裝柱與固定板兩側斜板上的安裝槽之間卡合，所述安裝柱與滑板之間固定連接，所述滑板與斜板沉淀池本體之間滑動連接。
具體的，所述斜板沉淀池本體上轉動連接有絲桿，所述絲桿與滑板之間螺紋連接，所述絲桿上固定連接有手輪，所述絲桿兩端螺紋方向相反。
具體的，所述過濾結構包括安裝框，所述斜板沉淀池本體上可拆卸連接有安裝框，所述安裝框上固定連接有過濾網，所述斜板沉淀池本體上滑動連接有卡塊，所述卡塊與安裝框上的卡槽之間卡合。
具體的，所述卡塊上固定連接有拉柱，所述拉柱與斜板沉淀池本體之間固定連接，所述卡塊與斜板沉淀池本體之間固定連接有復位彈簧。
本發明的有益效果是：
（1）本發明所述的一種EGR水處理用沉淀池，斜板沉淀池本體上設有刮除結構，固定桿上設有驅動刮板伸縮的驅動結構，刮除結構的設置便于對斜板上的污泥雜質進行刮除，避免了大量雜質堆積在斜板上對后期沉淀效果以及效率造成影響，刮板向上運動時驅動結構驅動刮板與固定桿相向滑動，避免了刮板向上運動時將污泥刮至斜板的上方。
（2）本發明的一種EGR水處理用沉淀池，斜板沉淀池本體上設有過濾結構，斜板沉淀池本體上設有密封結構，過濾結構的設置避免了清水中漂浮的雜質會隨著清水通過排水管排出，提高了實用性，且通過密封結構對兩個出水口進行密封，避免了在拆卸過濾結構時清水流從兩個出水口流出。
（3）本發明的一種EGR水處理用沉淀池，斜板沉淀池本體上設有安裝結構，安裝結構的設置便于快速將斜板與斜板沉淀池本體之間進行固定安裝，從而提高了斜板與斜板沉淀池本體之間的安裝效率。
（發明人：張春建;朱凱華;董濤）
