公布日：2024.12.20
申請日：2024.10.22
分類號：F23K1/00(2006.01)I;F23G7/00(2006.01)I;F23G5/44(2006.01)I;F23G5/50(2006.01)I
摘要
本發明涉及污泥焚燒處理技術領域，具體為一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置及使用方法，包括混合筒，所述混合筒的頂部開設有下料孔，所述混合筒的底部設置有與其一體結構的排出管，所述混合筒的一側頂部固定有與其連通的進泥管，還包括：支撐組件，所述支撐組件設置在混合筒的外側；散料組件，所述散料組件設置在混合筒的頂部；攪拌機構，所述攪拌機構包括轉動筒、刮板、轉動桿以及多個固定在轉動桿外側攪拌板。本發明的第二伺服電機通過輸出軸帶動第三錐齒輪進行轉動，第三錐齒輪帶動第一錐齒輪以及第二錐齒輪進行轉動，即轉動筒以及轉動桿同步轉動，且兩者轉動方向相反，由此可知，混合筒內發生正反攪拌，從而提高混合度。
權利要求書

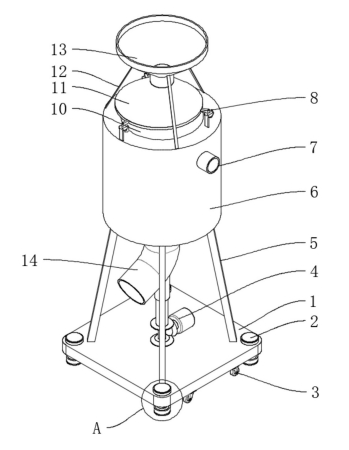

1.一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，包括混合筒（6），混合筒（6）的頂部開設有下料孔（31），混合筒（6）的底部設置有與其一體結構的排出管（14），混合筒（6）的一側頂部固定有與其連通的進泥管（7），還包括：支撐組件，支撐組件設置在混合筒（6）的外側；散料組件，散料組件設置在混合筒（6）的頂部；攪拌機構（24），攪拌機構（24）包括轉動筒（25）、刮板（33）、轉動桿（27）以及多個固定在轉動桿（27）外側攪拌板（32），混合筒（6）的底部開設有第一轉動孔，轉動筒（25）轉動安裝在第一轉動孔內，刮板（33）固定在轉動筒（25）的外側，且刮板（33）與混合筒（6）的內側壁相接觸，轉動筒（25）套設在轉動桿（27）上；驅動機構（4），轉動筒（25）以及轉動桿（27）均與驅動機構（4）相連接，驅動機構（4）使轉動筒（25）以及轉動桿（27）同步轉動，且兩者轉動方向相反。
2.根據權利要求1所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，支撐組件包括底板（1），底板（1）的頂部以及混合筒（6）的外側之間設置有多個使兩者相固定的第一支撐柱（5），轉動桿（27）的一端轉動安裝在底板（1）上。
3.根據權利要求2所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，底板（1）的底部固定有多個萬向輪（3）。
4.根據權利要求3所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，底板（1）的頂部四個拐角處均開設有螺紋孔，螺紋孔內設置有支撐機構（2），支撐機構（2）包括螺紋柱（16）、旋鈕（15）以及支撐板（17），螺紋柱（16）通過螺紋安裝在螺紋孔內，旋鈕（15）以及支撐板（17）分別與螺紋柱（16）的頂端以及底端同軸固定。
5.根據權利要求4所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，底板（1）的底部固定有橡膠板（18）。
6.根據權利要求4所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，旋鈕（15）的外側壁固定有橡膠層（19）。
7.根據權利要求1所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，驅動機構（4）包括第二伺服電機（30）、第一錐齒輪（26）、第二錐齒輪（28）以及第三錐齒輪（29），第二伺服電機（30）固定在底板（1）上，第一錐齒輪（26）與轉動筒（25）同軸固定，第二錐齒輪（28）與轉動桿（27）同軸固定，第二伺服電機（30）的輸出軸與第三錐齒輪（29）同軸固定，第一錐齒輪（26）以及第二錐齒輪（28）均與第三錐齒輪（29）相嚙合。
8.根據權利要求1所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，散料組件包括下料斗（13）、晃動機構（8）以及多孔板（22），晃動機構（8）設置在混合筒（6）的頂部，下料斗（13）設置在晃動機構（8）上方，多孔板（22）設置在晃動機構（8）上，多孔板（22）與下料孔（31）之間共同連接有一個第一連接套（10），下料斗（13）與多孔板（22）之間共同連接有一個第二連接套（11），下料斗（13）的外側與混合筒（6）的頂部之間固定有多個第二支撐柱（12）。
9.根據權利要求8所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，其特征在于，晃動機構（8）包括中間環、第一伺服電機（23）以及多個支架，多孔板（22）固定在圓環框（21）的環內，支架固定在混合筒（6）的頂部，支架的頂部開設有第二轉動孔，第二轉動孔內通過軸承轉動安裝有轉動軸，轉動軸的一端固定有轉動板（20），各個轉動板（20）相互平行，轉動板（20）的一端轉動安裝有固定板（9），固定板（9）固定在中間環的外側壁上，第一伺服電機（23）固定在其中一個支架上，其第一伺服電機（23）的輸出軸與其所在支架上的轉動軸同軸固定。
10.權利要求1至9中任一項所述的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置的使用方法，其特征在于，包括：驅動機構帶動散料組件在水平面內進行的進行晃動，同時煤顆粒進入散料組件，散料組件將煤顆粒晃散，從而使煤礦散落式落下至混合筒（6），從而擴大煤顆粒與污泥的接觸面積，從而提高混合度；驅動機構同時帶動攪拌機構的轉動筒（25）以及轉動桿（27）同步轉動，且兩者轉動方向相反，轉動筒（25）上的刮板（33）對混合筒（6）內進行攪拌，同時將混合筒（6）內壁上的原料刮除，轉動桿（27）上的攪拌板（32）對混合筒進行攪拌，由此可知，混合筒（6）內發生正反攪拌，從而提高混合度。
發明內容
基于上述背景技術中所提到的現有技術中的不足之處，為此本發明提供了一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置及使用方法。
為了實現上述目的，本發明采用如下技術方案：本發明提供了一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置，包括混合筒，混合筒的頂部開設有下料孔，混合筒的底部設置有與其一體結構的排出管，混合筒的一側頂部固定有與其連通的進泥管，還包括：支撐組件，支撐組件設置在混合筒的外側；散料組件，散料組件設置在混合筒的頂部；攪拌機構，攪拌機構包括轉動筒、刮板、轉動桿以及多個固定在轉動桿外側攪拌板，混合筒的底部開設有第一轉動孔，轉動筒轉動安裝在第一轉動孔內，刮板固定在轉動筒的外側，且刮板與混合筒的內側壁相接觸，轉動筒套設在轉動桿上；驅動機構，轉動筒以及轉動桿均與驅動機構相連接，驅動機構使轉動筒以及轉動桿同步轉動，且兩者轉動方向相反。
本發明進一步的改進在于，支撐組件包括底板，底板的頂部以及混合筒的外側之間設置有多個使兩者相固定的第一支撐柱，轉動桿的一端轉動安裝在底板上。
本發明進一步的改進在于，底板的底部固定有多個萬向輪。
本發明進一步的改進在于，底板的頂部四個拐角處均開設有螺紋孔，螺紋孔內設置有支撐機構，支撐機構包括螺紋柱、旋鈕以及支撐板，螺紋柱通過螺紋安裝在螺紋孔內，旋鈕以及支撐板分別與螺紋柱的頂端以及底端同軸固定。
本發明進一步的改進在于，底板的底部固定有橡膠板。
本發明進一步的改進在于，旋鈕的外側壁固定有橡膠層。
本發明進一步的改進在于，驅動機構包括第二伺服電機、第一錐齒輪、第二錐齒輪以及第三錐齒輪，第二伺服電機固定在底板上，第一錐齒輪與轉動筒同軸固定，第二錐齒輪與轉動桿同軸固定，第二伺服電機的輸出軸與第三錐齒輪同軸固定，第一錐齒輪以及第二錐齒輪均與第三錐齒輪相嚙合。
本發明進一步的改進在于，散料組件包括下料斗、晃動機構以及多孔板，晃動機構設置在混合筒的頂部，下料斗設置在晃動機構上方，多孔板設置在晃動機構上，多孔板與下料孔之間共同連接有一個第一連接套，下料斗與多孔板之間共同連接有一個第二連接套，下料斗的外側與混合筒的頂部之間固定有多個第二支撐柱。
本發明進一步的改進在于，晃動機構包括中間環、第一伺服電機以及多個支架，多孔板固定在圓環框的環內，支架固定在混合筒的頂部，支架的頂部開設有第二轉動孔，第二轉動孔內通過軸承轉動安裝有轉動軸，轉動軸的一端固定有轉動板，各個轉動板相互平行，轉動板的一端轉動安裝有固定板，固定板固定在中間環的外側壁上，第一伺服電機固定在其中一個支架上，其第一伺服電機的輸出軸與其所在支架上的轉動軸同軸固定。
本發明還提供了一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置的使用方法，包括：驅動機構帶動散料組件在水平面內進行的進行晃動，同時煤顆粒進入散料組件，散料組件將煤顆粒晃散，從而使煤礦散落式落下至混合筒，從而擴大煤顆粒與污泥的接觸面積，從而提高混合度；驅動機構同時帶動攪拌機構的轉動筒以及轉動桿同步轉動，且兩者轉動方向相反，轉動筒上的刮板對混合筒內進行攪拌，同時將混合筒內壁上的原料刮除，轉動桿上的攪拌板對混合筒進行攪拌，由此可知，混合筒內發生正反攪拌，從而提高混合度。
與現有技術相比，本發明至少具有以下有益的技術效果：本發明提供的一種垃圾焚燒發電廠垃圾均勻摻燒濕污泥裝置及使用方法，第一伺服電機的輸出軸帶動與其固定的轉動板進行轉動，轉動板帶動圓環框內在水平面內進行的進行晃動，煤顆粒從下料斗進入到多孔板內，多孔板將煤顆粒晃散，從而使煤礦散落式落下，從而擴大煤顆粒與污泥的接觸面積，從而提高混合度；第二伺服電機通過輸出軸帶動第三錐齒輪進行轉動，第三錐齒輪帶動第一錐齒輪以及第二錐齒輪進行轉動，即轉動筒以及轉動桿同步轉動，且兩者轉動方向相反，由此可知，混合筒內發生正反攪拌，從而提高混合度。
（發明人：梁立剛;孟勇;王國忠;徐遠綱;王慧青）
