公布日：2024.12.17
申請日：2024.11.13
分類號：B01D21/24(2006.01)I;B08B9/093(2006.01)I
摘要
本發明涉及除污裝置的技術領域，提供了一種沉淀池污泥清理裝置及清理方法，包括池底，圍設于池底邊緣的墻體，包括開設于池底上的渦槽，設于池底中心的底座，設于底座上的支撐柱，套設于支撐柱外壁的套管，用以驅動套管轉動的驅動裝置，滑動設于渦槽中的除污裝置，以及用以連接套管與除污裝置的第一連接桿；渦槽為以底座的軸線為圓心的渦狀線結構；除污裝置包括一對卡設于渦槽中的圍板，用以連接一對圍板的連接管，設于一對圍板中的噴水管，以及設于一對圍板中的吸水管；第一連接桿滑動設于連接管中。本發明的沉淀池污泥清理裝置及清理方法，其能夠高效且自動化對沉淀池底部的污泥進行清理。
權利要求書

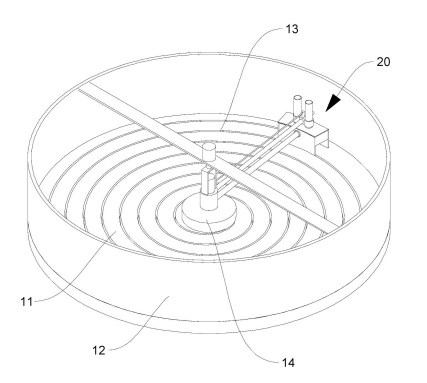

1.一種沉淀池污泥清理裝置，包括池底(11)，圍設于所述池底(11)邊緣的墻體(12)，其特征在于：包括開設于所述池底(11)上的渦槽(13)，設于所述池底(11)中心的底座(14)，設于所述底座(14)上的支撐柱(15)，套設于所述支撐柱(15)外壁的套管(16)，用以驅動所述套管(16)轉動的驅動裝置，滑動設于所述渦槽(13)中的除污裝置(20)，以及用以連接所述套管(16)與所述除污裝置(20)的第一連接桿(17)；所述渦槽(13)為以所述底座(14)的軸線為圓心的渦狀線結構；所述除污裝置(20)包括一對卡設于所述渦槽(13)中的圍板(21)，用以連接一對所述圍板(21)的連接管(22)，設于一對所述圍板(21)中的噴水管，以及設于一對所述圍板(21)中的吸水管(23)；所述第一連接桿(17)滑動設于所述連接管(22)中；所述圍板(21)為具有彈性的金屬材質制成，一對所述圍板(21)設于相鄰所述渦槽(13)中；所述噴水管連接有水泵，所述吸水管(23)連接有負壓機；所述噴水管和所述吸水管(23)均與所述連接管(22)側壁連接；一對所述圍板(21)的兩端部均通過第一濾布(25)連接，所述第一濾布(25)為具有彈性的材質制成；所述第一濾布(25)與所述池底(11)之間具有間隙；一對所述圍板(21)上端通過第二濾布(26)連接，所述第二濾布(26)為具有彈性的材質制成；所述噴水管和所述吸水管(23)均穿過所述第二濾布(26)設置。
2.根據權利要求1所述的沉淀池污泥清理裝置，其特征在于：所述第一連接桿(17)正上方設有相互平行的第二連接桿(28)，所述噴水管和所述吸水管(23)通過連接塊(27)固定連接；所述第二連接桿(28)一端與所述套管(16)側壁固定連接，另一端與所述連接塊(27)滑動連接。
3.根據權利要求2所述的沉淀池污泥清理裝置，其特征在于：所述驅動裝置包括水平架設于所述墻體(12)上端的支架板(31)，設于所述支架板(31)上的電機(32)，以及與所述電機(32)的輸出軸連接的倒U形的驅動板(33)；所述驅動板(33)兩端部均與所述套管(16)上端部固定連接，所述支撐柱(15)設于所述驅動板(33)中。
4.根據權利要求3所述的沉淀池污泥清理裝置，其特征在于：所述連接塊(27)上側設有豎直設置的拉桿(29)，所述拉桿(29)連接有拉繩(210)；所述支撐柱(15)外壁的周長等于所述渦槽(13)的螺距；所述拉繩(210)遠離所述拉桿(29)的一端纏繞于所述支撐柱(15)上。
5.根據權利要求4所述的沉淀池污泥清理裝置，其特征在于：所述驅動板(33)上開設有通孔，所述拉繩(210)穿過所述通孔設置。
6.根據權利要求1所述的沉淀池污泥清理裝置，其特征在于：所述支撐柱(15)外壁設有螺紋，所述套管(16)與所述支撐柱(15)螺紋連接。
7.一種基于權利要求1-6任一所述的沉淀池污泥清理裝置的清理方法，其特征在于：包括如下操作步驟，（1）將除污裝置(20)安裝在靠近墻體(12)的渦槽(13)中；（2）人工測量池底(11)的污泥厚度，當達到需要清理的標準時，將噴水管與水泵連接，將吸水管(23)與負壓機連接，并啟動驅動裝置，使得除污裝置(20)沿著渦槽(13)圍繞底座(14)做漸進式的圓周運動；（3）除污裝置(20)移動到靠近底座(14)的位置并停止運行，然后人工檢測池底(11)的污泥是否達到清潔標準，并判斷是否需要二次清洗；（4）步驟（3）中，如果需要二次清洗，則再次啟動水泵、負壓機，并是驅動裝置反向運行，使得除污裝置(20)呈圓周運動并移動到靠近墻體(12)的位置，然后停止驅動裝置，拆除水泵和負壓機；（5）步驟（3）中，如果不需要二次清洗，則將除污裝置(20)停在底座(14)旁，并拆除水泵和負壓機。
發明內容
本發明的目的在于提供一種沉淀池污泥清理裝置及清理方法，其能夠高效且自動化對沉淀池底部的污泥進行清理。
本發明通過以下技術方案實現：本發明的沉淀池污泥清理裝置，包括池底，圍設于所述池底邊緣的墻體，包括開設于所述池底上的渦槽，設于所述池底中心的底座，設于所述底座上的支撐柱，套設于所述支撐柱外壁的套管，用以驅動所述套管轉動的驅動裝置，滑動設于所述渦槽中的除污裝置，以及用以連接所述套管與所述除污裝置的第一連接桿；所述渦槽為以所述底座的軸線為圓心的渦狀線結構；所述除污裝置包括一對卡設于所述渦槽中的圍板，用以連接一對所述圍板的連接管，設于一對所述圍板中的噴水管，以及設于一對所述圍板中的吸水管；所述第一連接桿滑動設于所述連接管中；所述圍板為具有彈性的金屬材質制成，一對所述圍板設于相鄰所述渦槽中；所述噴水管連接有水泵，所述吸水管連接有負壓機；所述噴水管和所述吸水管均與所述連接管側壁連接。
進一步地，一對所述圍板的兩端部均通過第一濾布連接，所述第一濾布為具有彈性的材質制成；所述第一濾布與所述池底之間具有間隙。
進一步地，一對所述圍板上端通過第二濾布連接，所述第二濾布為具有彈性的材質制成；所述噴水管和所述吸水管均穿過所述第二濾布設置。
進一步地，所述第一連接桿正上方設有相互平行的第二連接桿，所述噴水管和所述吸水管通過連接塊固定連接；所述第二連接桿一端與所述套管側壁固定連接，另一端與所述連接塊滑動連接。
進一步地，所述驅動裝置包括水平架設于所述墻體上端的支架板，設于所述支架板上的電機，以及與所述電機的輸出軸連接的倒U形的驅動板；所述驅動板兩端部均與所述套管上端部固定連接，所述支撐柱設于所述驅動板中。
進一步地，所述連接塊上側設有豎直設置的拉桿，所述拉桿連接有拉繩；所述支撐柱外壁的周長等于所述渦槽的螺距；所述拉繩遠離所述拉桿的一端纏繞于所述支撐柱上。
進一步地，所述驅動板上開設有通孔，所述拉繩穿過所述通孔設置。
進一步地，所述支撐柱外壁設有螺紋，所述套管與所述支撐柱螺紋連接。
本發明還提供了基于上述的沉淀池污泥清理裝置的清理方法，包括如下操作步驟，
（1）將除污裝置安裝在靠近墻體的渦槽中；
（2）人工測量池底的污泥厚度，當達到需要清理的標準時，將噴水管與水泵連接，將吸水管與負壓機連接，并啟動驅動裝置，使得除污裝置沿著渦槽圍繞底座做漸進式的圓周運動；
（3）除污裝置移動到靠近底座的位置并停止運行，然后人工檢測池底的污泥是否達到清潔標準，并判斷是否需要二次清洗；
（4）步驟（3）中，如果需要二次清洗，則再次啟動水泵、負壓機，并是驅動裝置反向運行，使得除污裝置呈圓周運動并移動到靠近墻體的位置，然后停止驅動裝置，拆除水泵和負壓機；
（5）步驟（3）中，如果不需要二次清洗，則將除污裝置停在底座旁，并拆除水泵和負壓機。
本發明的技術方案至少具有如下優點和有益效果：本發明的沉淀池污泥清理裝置及清理方法，將除污裝置中的圍板卡在呈渦狀線結構的渦槽中，當驅動裝置通過第一連接桿推動圍板做圓周運動時，由于渦槽的存在，使得圍板還會做徑向的移動，在移動的過程中，沖水管能夠對池底的污泥進行沖刷，使其分散在水體中，吸水管可以將污水及時吸走。一對圍板所圍成的區域能夠很好地經過池底表面幾乎所有的區域，能夠非常高效且徹底的對池底的污泥進行清理，并且不需要由人工進入到池底中進行操作，也不會產生遺漏。整個過程更加高效且節省人工。
（發明人：潘俊斌;汪健南;蒲正宇;王震;袁榮徽）
