公布日：2024.12.17
申請日：2024.09.03
分類號：C10B57/04(2006.01)I;C10B57/06(2006.01)I;C10B31/00(2006.01)I;C02F11/10(2006.01)I;B09B3/40(2022.01)I
摘要
本發明屬于焦化固廢處理技術領域，涉及一種焦化固廢添加處理系統，包括：煉焦煤輸送組件，用于輸送煉焦煤；焦油渣粉配給組件，用于配給焦油渣粉；生化污泥配給組件，用于配給生化污泥；混合組件，用于接收所述煉焦煤輸送組件、所述焦油渣粉配給組件和所述生化污泥配給組件分別輸送的煉焦煤、焦油渣粉和生化污泥并混合；所述混合組件位于所述煉焦煤輸送組件、所述焦油渣粉配給組件和所述生化污泥配給組件的下方；混合料輸送組件，用于接收所述混合組件混合后的混合料并輸送至焦爐；所述混合料輸送組件位于所述混合組件的下方。本申請可實現固廢不落地添加，避免二次污染，裝置機械化程度高，降低了勞動強度。
權利要求書
1.一種焦化固廢添加處理系統，其特征在于，包括：煉焦煤輸送組件，用于輸送煉焦煤；焦油渣粉配給組件，用于配給焦油渣粉；生化污泥配給組件，用于配給生化污泥；混合組件，用于接收所述煉焦煤輸送組件、所述焦油渣粉配給組件和所述生化污泥配給組件分別輸送的煉焦煤、焦油渣粉和生化污泥并混合；所述混合組件位于所述煉焦煤輸送組件、所述焦油渣粉配給組件和所述生化污泥配給組件的下方；混合料輸送組件，用于接收所述混合組件混合后的混合料并輸送至焦爐；所述混合料輸送組件位于所述混合組件的下方。
2.根據權利要求1所述的焦化固廢添加處理系統，其特征在于，所述煉焦煤輸送組件包括：煉焦煤帶式輸送機，所述煉焦煤帶式輸送機的輸出端位于所述混合組件的正上方。
3.根據權利要求1所述的焦化固廢添加處理系統，其特征在于，所述焦油渣粉配給組件包括：焦油渣粉槽，所述焦油渣粉槽位于所述混合組件的正上方。
4.根據權利要求3所述的焦化固廢添加處理系統，其特征在于，所述焦油渣粉配給組件還包括：單軸螺旋輸送機，所述單軸螺旋輸送機的輸出端位于所述混合組件的正上方，且輸入端位于所述焦油渣粉槽的正下方。
5.根據權利要求4所述的焦化固廢添加處理系統，其特征在于，所述焦油渣粉配給組件還包括：定量給料器，所述定量給料器設置于所述焦油渣粉槽的輸出端正下方，且位于所述單軸螺旋輸送機的輸入端正上方。
6.根據權利要求1所述的焦化固廢添加處理系統，其特征在于，所述生化污泥配給組件包括：生化污泥槽，所述生化污泥槽位于所述混合組件的正上方。
7.根據權利要求6所述的焦化固廢添加處理系統，其特征在于，所述生化污泥配給組件還包括：螺旋輸料器，所述螺旋輸料器設置于所述生化污泥槽中。
8.根據權利要求6所述的焦化固廢添加處理系統，其特征在于，所述生化污泥配給組件還包括：無軸螺旋輸送機，所述無軸螺旋輸送機的輸入端位于所述生化污泥槽的輸出端正下方，所述無軸螺旋輸送機的輸出端位于所述混合組件的正上方。
9.根據權利要求1所述的焦化固廢添加處理系統，其特征在于，所述混合料輸送組件包括：焦煤帶式輸送機，所述焦煤帶式輸送機位于所述混合組件的輸出端正下方。

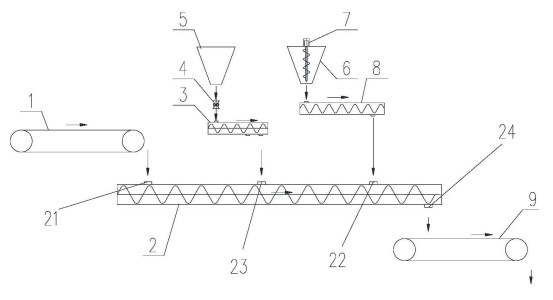

10.根據權利要求1所述的焦化固廢添加處理系統，其特征在于，所述混合組件包括：雙螺旋混合輸送機，所述雙螺旋混合輸送機上設置有添加煉焦煤進口、添加生化污泥進口、添加焦油渣粉進口和混合料出口，其中，所述添加煉焦煤進口位于所述煉焦煤輸送組件中煉焦煤帶式輸送機的輸出端的正下方，所述添加生化污泥進口位于所述生化污泥配給組件中無軸螺旋輸送機的輸出端的正下方，所述添加焦油渣粉進口位于所述焦油渣粉配給組件中單軸螺旋輸送機的輸出端的正下方，所述混合料出口位于所述混合料輸送組件中焦煤帶式輸送機的輸入端正上方。
發明內容
有鑒于此，本發明提供一種焦化固廢添加處理系統。
具體地，本發明是通過如下技術方案實現的：
根據本發明的第一方面，提供一種焦化固廢添加處理系統，包括：
煉焦煤輸送組件，用于輸送煉焦煤；
焦油渣粉配給組件，用于配給焦油渣粉；
生化污泥配給組件，用于配給生化污泥；
混合組件，用于接收所述煉焦煤輸送組件、所述焦油渣粉配給組件和所述生化污泥配給組件分別輸送的煉焦煤、焦油渣粉和生化污泥并混合；所述混合組件位于所述煉焦煤輸送組件、所述焦油渣粉配給組件和所述生化污泥配給組件的下方；
混合料輸送組件，用于接收所述混合組件混合后的混合料并輸送至焦爐；所述混合料輸送組件位于所述混合組件的下方。
可選地，所述煉焦煤輸送組件包括：煉焦煤帶式輸送機，所述煉焦煤帶式輸送機的輸出端位于所述混合組件的正上方。
可選地，所述焦油渣粉配給組件包括：焦油渣粉槽，所述焦油渣粉槽位于所述混合組件的正上方。
可選地，所述焦油渣粉配給組件還包括：單軸螺旋輸送機，所述單軸螺旋輸送機的輸出端位于所述混合組件的正上方，且輸入端位于所述焦油渣粉槽的正下方。
可選地，所述焦油渣粉配給組件還包括：定量給料器，所述定量給料器設置于所述焦油渣粉槽的輸出端正下方，且位于所述單軸螺旋輸送機的輸入端正上方。
可選地，所述生化污泥配給組件包括：生化污泥槽，所述生化污泥槽位于所述混合組件的正上方。
可選地，所述生化污泥配給組件還包括：螺旋輸料器，所述螺旋輸料器設置于所述生化污泥槽中。
可選地，所述生化污泥配給組件還包括：無軸螺旋輸送機，所述無軸螺旋輸送機的輸入端位于所述生化污泥槽的輸出端正下方，所述無軸螺旋輸送機的輸出端位于所述混合組件的正上方。
可選地，所述混合料輸送組件包括：焦煤帶式輸送機，所述焦煤帶式輸送機位于所述混合組件的輸出端正下方。
可選地，所述混合組件包括：雙螺旋混合輸送機，所述雙螺旋混合輸送機上設置有添加煉焦煤進口、添加生化污泥進口、添加焦油渣粉進口和混合料出口，其中，所述添加煉焦煤進口位于所述煉焦煤輸送組件中煉焦煤帶式輸送機的輸出端的正下方，所述添加生化污泥進口位于所述生化污泥配給組件中無軸螺旋輸送機的輸出端的正下方，所述添加焦油渣粉進口位于所述焦油渣粉配給組件中單軸螺旋輸送機的輸出端的正下方，所述混合料出口位于所述混合料輸送組件中焦煤帶式輸送機的輸入端正上方。
本發明提供的技術方案至少帶來以下有益效果：
本申請提供的一種焦化固廢添加處理系統可實現焦油渣粉、生化污泥同時與煉焦煤添加回配，實現固廢不落地添加，避免二次污染，裝置機械化程度高，降低了勞動強度。
（發明人：胡美權;張麗早;侯添;孟素）
