申請日2015.08.20

　　公開(公告)日2015.12.16

　　IPC分類號C02F3/30

　　摘要

　　本實用新型提供了一種臥式一體化污水處理裝置，包括初步沉淀區、活性污泥-生物膜共生反應區和二次沉淀區。與現有技術相比，本實用新型具有以下優點：(1)出口管相互錯開相對設置的結構有利于污水在初步沉淀區內形成對流，起到混合攪拌的作用，從而能夠使得污水與污泥充分混合，且不需要提供額外動力，環保高效。(2)污水在活性污泥-生物膜共生反應區中處理時經擋板a上端的回流縫流回初步沉淀區，從而使得污水交替處于好氧和缺氧環境中，充分進行反應。(3)曝氣管裝置中分支管上均勻排布噴氣頭，且噴氣頭的數量至少為一個，該結構有助于為活性污泥和生物膜的微生物提供氧氣，確保微生物的活性。

　　權利要求書

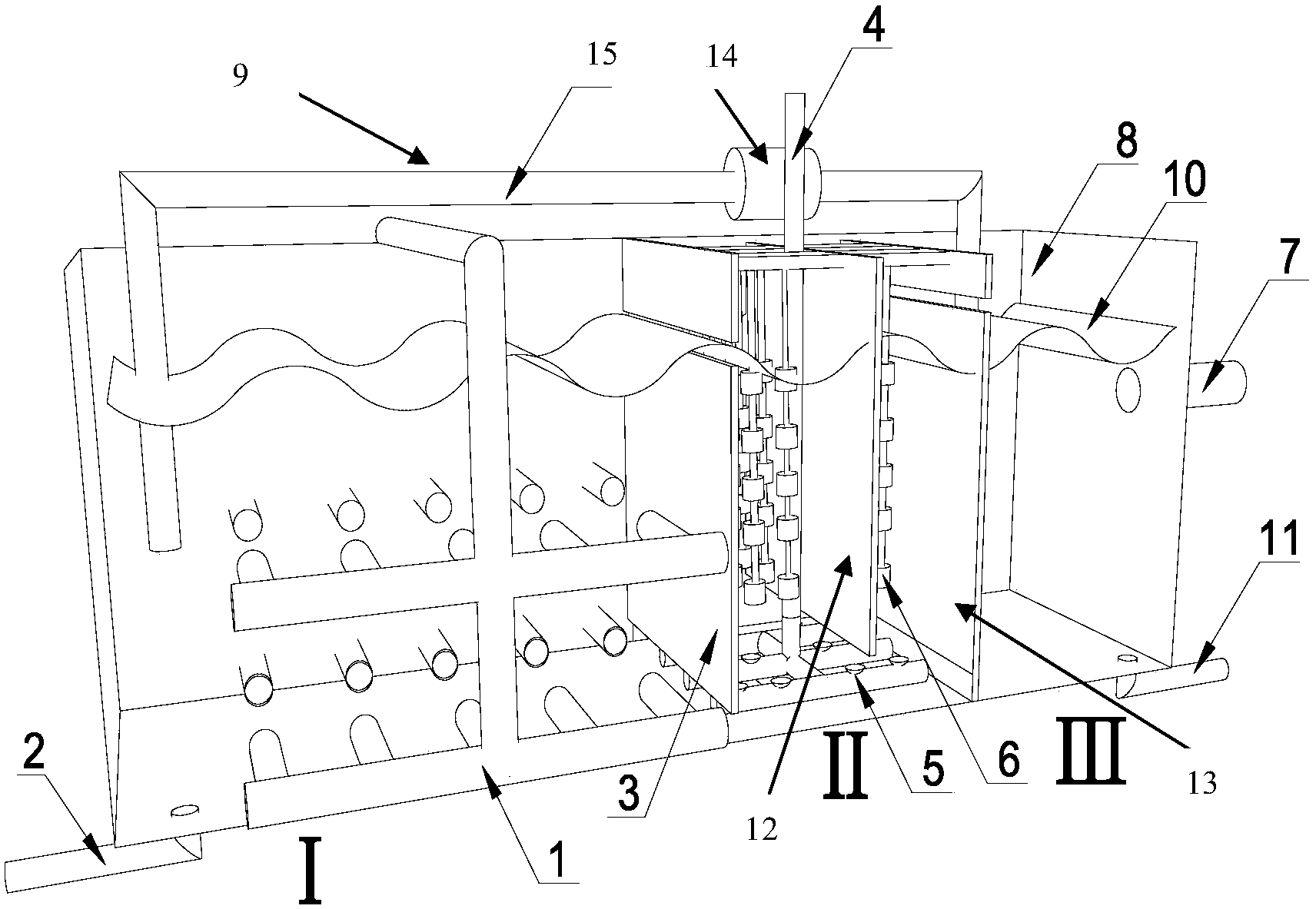

　　1.一種臥式一體化污水處理裝置，其特征在于，包括初步沉淀區、活性污泥-生物膜共生反應區和二次沉淀區;所述初步沉淀區內設有進水管道(1)，分為主管(1-1)、支管(1-2)和相對設置在支管(1-2)上的出口管(1-3)，排空管(2)設于初步沉淀區底部;所述活性污泥-生物膜共生反應區與初步沉淀區通過擋板a(3)隔開，并于底部相通，該區內嵌入爆氣管裝置(5)，分為主進氣管(5-1)、分支管(5-2)和在其上均勻排布的噴氣頭(5-3)，其中主進氣管(5-1)與空氣管(4)連通;組合填料裝置(6)固定連接于活性污泥-生物膜共生反應區內;所述二次沉淀區通過上端開有縫隙的擋板b(13)與活性污泥-生物膜共生反應區連通，在池壁(8)側面設有出水管(7)，底部設有排泥管(11)。

　　2.根據權利要求1所述一種臥式一體化污水處理裝置，其特征在于，活性污泥-生物膜共生反應區通過插板(12)分隔為下部相通的左右區間;擋板a(3)上端開設回流縫，該回流縫的平面低于擋板b(13)上的縫隙。

　　3.根據權利要求1或2所述一種臥式一體化污水處理裝置，其特征在于，初步沉淀區和二次沉淀區之間設有污泥回流裝置(9)，包括污泥回流泵(14)和污泥回流管(15)。

　　4.根據權利要求1所述一種臥式一體化污水處理裝置，其特征在于，所述出口管(1-3)至少設置一個。

　　5.根據權利要求1所述一種臥式一體化污水處理裝置，其特征在于，所述噴氣頭(5-3)至少設置一個。

　　6.根據權利要求1所述一種臥式一體化污水處理裝置，其特征在于，所述組合填料裝置(6)為纖維絲纏繞在塑料環周圍形成的纖維束環狀結構。

　　說明書

　　一種臥式一體化污水處理裝置

　　技術領域

　　本實用新型涉及污水處理設備領域，尤其涉及一種臥式一體化污水處理裝置。

　　背景技術

　　隨著經濟社會的發展，城市用水日益緊張，大量生活污水的產生，使城市污水對周邊環 境造成的污染問題也越來越嚴重。為了防止生活設施中排出的污水影響環境，必須對污水進 行處理，使其達到排放標準。目前，我國使用的污水處理系統，在技術設備方面存在著效率 低、能耗高、自動化程度低等缺點。隨著人們對污水處理、環境保護意識的增強，高效環保 的新型污水處理設備更加受到人們的重視。本實用新型具有操作過程簡單、效率高、實用方 便的優點。

　　中國專利申請CN2015205101117提供了一種豎式一體化污水處理裝置，包括進水管、處 理區、分離區及出水管。本裝置具有以下優點：(1)本實用新型所述設備污水處理效率高、 速度快、簡單易操作;(2)本實用新型所述設備占用空間小，能夠最大限度的節省空間;(3) 本實用新型所述設備中采用曝氣裝置，增加了好氧區的供氧量，因此增強了好氧微生物的活 性，提高了處理效率;(4)本實用新型所述設備中設有環形集水區有利于處理后的水的儲存 和排出。

　　上述現有技術中污水與活性污泥的混合并不能完全充分，因此導致活性污泥中的菌體無 法完全發揮效用，對污水中有害物質的分解不夠完全。此外，上述方案提供的裝置僅僅采用 活性污泥對污水進行處理，且僅通過一次沉淀處理。

　　實用新型內容

　　本實用新型解決的技術問題：為了獲得一種操作簡便、污水處理效率高、規�；�的污水 處理裝置，本實用新型提供了一種臥式一體化污水處理裝置。

　　為了實現上述目的，本實用新型采用以下技術方案：

　　本實用新型采用的第一方案的臥式一體化污水處理裝置，包括初步沉淀區、活性污泥- 生物膜共生反應區和二次沉淀區;所述初步沉淀區內設有進水管道，分為主管、支管和相對 設置在支管上的出口管，排空管設于初步沉淀區底部;所述活性污泥-生物膜共生反應區與初 步沉淀區通過擋板a隔開，并于底部相通，該區內嵌入爆氣管裝置，分為主進氣管、分支管 和在其上均勻排布的噴氣頭，其中主進氣管與空氣管連通;組合填料裝置固定連接于活性污 泥-生物膜共生反應區內，所述組合填料裝置為纖維絲纏繞在塑料環周圍形成的纖維束環狀結 構;所述二次沉淀區通過上端開有縫隙的擋板b與活性污泥-生物膜共生反應區連通，在池壁 側面設有出水管，底部設有排泥管。

　　在上述結構中，活性污泥置于初步沉淀區下部，經初步處理后的污水由出口管進入初步 沉淀區，兩邊的出口管錯開相對設置，該結構有利于污水相互對流，促進與污泥混合均勻。 經初步沉淀區處理后的污水從擋板a下方的空隙進入活性污泥-生物膜共生反應區，該區的反 應原理是將活性污泥法和生物膜法復合于同一反應器中，使不同的微生物生長在各自最佳的 環境條件下，空氣管和爆氣管裝置提供氧氣，為微生物的生長和代謝提供良好的環境基礎。 最后，污水經擋板b上部的縫隙進入二次沉淀區，沉淀后上清液從出水管流出，污泥從排泥 管排出。

　　本實用新型采用的第二方案的臥式一體化污水處理裝置，在第一方案的基礎上做出如下 改進：將活性污泥-生物膜共生反應區通過插板分隔為下部相通的左右區間;并在擋板a上端 開設回流縫，該回流縫的平面低于擋板b上的縫隙。該結構有利于污水在活性污泥-生物膜共 生反應區中處理時經擋板a上端的回流縫流回初步沉淀區，從而使得污水交替處于好氧和缺 氧環境中，擋板a的回流縫平面低于擋板b的縫隙平面有利于污水在達到一定液位前只能在 初步沉淀區和活性污泥-生物膜共生反應區之間循環，充分進行反應。

　　本實用新型采用的第三方案的臥式一體化污水處理裝置，在第一或第二方案的基礎上在 初步沉淀區和二次沉淀區之間加設污泥回流裝置，包括污泥回流泵和污泥回流管，其中污泥 回流泵用來為污泥的回流提供動力。該結構有助于將二次沉淀區中多余的污泥輸送至初步沉 淀區，從而達到循環利用，提高污泥利用率，實現資源節約的目的。

　　作為對本實用新型的一種優選方案，所述的出口管和噴氣頭均至少設置一個。

　　有益效果

　　與現有技術相比，本實用新型具有以下優點：

　　(1)出口管相互錯開相對設置的結構有利于污水在初步沉淀區內形成對流，起到混合攪 拌的作用，從而能夠使得污水與污泥充分混合，且不需要提供額外動力，環保高效。

　　(2)活性污泥-生物膜共生反應區通過插板分隔為下部相通的左右區間;并在擋板a上 端開設回流縫，該回流縫的平面低于擋板b上的縫隙;該結構設計有利于污水在活性污泥- 生物膜共生反應區中處理時經擋板a上端的回流縫流回初步沉淀區，從而使得污水交替處于 好氧和缺氧環境中，擋板a的回流縫平面低于擋板b的縫隙平面有利于污水在達到一定液位 前只能在初步沉淀區和活性污泥-生物膜共生反應區之間循環，充分進行反應。

　　(3)曝氣管裝置中分支管上均勻排布噴氣頭，且噴氣頭的數量至少為一個，該結構有助 于為活性污泥和生物膜的微生物提供氧氣，確保微生物的活性;此外，爆氣管裝置可促進活 性污泥-生物膜共生反應區內的污水流進初步沉淀區，進行循環反應，從而提高處理效果。
